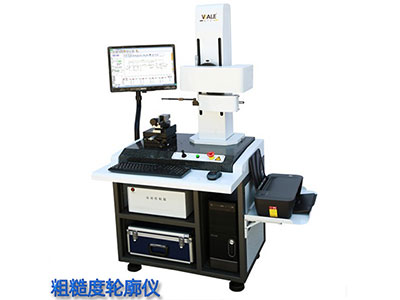

100C粗糙度轮廓仪
产品简介：
JB-5C/6C轮廓粗糙度测试仪是二合为一的精密测量仪器，广泛应用于机械加工、汽车、轴承、机床、摸具、精密五金、光学加工等行业。仪器驱动箱提供了行程为100、120、150毫米不同规格的高精度直线基准导轨，传感器沿导轨作直线运动，位移量采用精密光栅位移传感器进行数据采集。从而建立X坐标测量单位，在Z轴方向采用从10 mm至20mm两种规格差动式电感传感器，驱动箱可通过水平调节钮作±10度的水平调整，并可分别通过控制箱的操作键或软件界面进行水平和垂直方向的移动，对于采样形状可以任意按比例放大，仪器带有电脑及专用测量软件，在WINDOWS XP操作系统下的测量软件操作直观方便，功能丰富，精度高，稳定性好，并方便打印输出和文件保存。
可测量各种精密机械零件的粗糙度和轮廓形状参数。用拟合法可评定半径、角度处理，圆处理，点线处理，两圆中心距角度、距离等。从而可测量直线度、凸度、沟心距、倾斜度、槽深，槽宽，沟边距，沟心距垂直距离、水平距离、台阶等形状参数。
此款仪器已可同国外进口仪器性能相比，各方面指标已达到国际标准，仪器符合国家标准GB/T3505-2000, GB/T6062-2001, GB/T10610-1998, 以及国际标准ISO5436, ISO11562,ISO4287的要求。详细指标见技术参数。
新款工作台
优点：
1. 上下升降是自动控制的，触针碰到工件表面会自动停止。
2. 粗糙度测量的触针是天然金刚石触针，轮廓测量触针是钨钢触针，符合国际标准，测量更精准。
3. 一体传感器，粗糙度及轮廓的测量仅需更换触针，无需更换传感器，方便使用。
4. 电器部份淘汰了分列元器件电器箱和气浮式气泵，我们采用步进电机、集成芯片控制箱，更稳定 。
5. 测量报告可以直接导入word及CAD等软件。
技术规格
型号 | DX-100C | ||
粗糙度测量： | |||
测试参数 | Ra,Rz,Rt,RS,RSm,Rp,Rv,Rmax,Rq,D,Pt, Lr,Ln和Rmr(Tp)曲线等 | ||
粗糙度轮廓图形放大倍率 | 10，20，50，100，200，500，1000，2000，5000，10000，20000，50000，100000，200000，500000或自动 | ||
粗糙度测量范围 | Ra 0.01 – 30 µm以上 | ||
取样长度 | L: 0.08 ,0.25, 0.8, 2.5,8 mm | ||
评定长度 | Ln: 1L, 2L, 3L, 4L, 5L可任选 | ||
仪器评定取样 | 100000点 | ||
分辨率 | 0.001 µm | ||
示值误差 | ± (5 %+4nm) | ||
测量重复性 | ± 3 % | ||
测量工件最大高度 | 370mm | ||
传感器可测 | 平面、斜面、内孔表面、外圆柱面、深槽表面，圆弧面，球面等各种零件的表面粗糙度 | ||
天然金刚石触针 | 标准型, 高度12mm 小孔型 4mm 触针半径：2µm, 触针静态压力0.004N 顶尖角度：60度 | ||
驱动箱的左右滑行速度 | 2mm/sec | ||
驱动箱升降形式 | 智能设计：上下自动升降，触针碰到被测工件时会自动停止 | ||
移动速度 | 0.25 mm/sec，0.5 mm/sec，1mm/sec | ||
线性区 | 垂向640 um | ||
台阶和划痕的Pt测量范围 | 1mm | ||
轴向测量范围 | 100mm | ||
轮廓图形 | 直接轮廓，滤波轮廓 | ||
轮廓图形的X、Y放大比 | 1-500倍点击放大 | ||
滤波器 | ISO 2CR滤波器 | ||
小孔测量范围 | ≥ Ø5 mm | ||
X-Y工作台 | 带刻度旋转360˚ X-Y工作台尺寸125*125mm X-Y移动范围 25 mm | ||
轴承内外圈尺寸 | 内圈最大外径350mm 厚度160mm 外圈最小孔径15mm | ||
打印纸规格 | A4纸 | ||
操作系统 | Win7 | ||
轮廓测量范围： | |||
测量范围： | X：100mm Z：10mm | ||
形状测量功能 | 要素：点、线、顶、谷、交点、接点、中线。分析：坐标差、距离、角度、半径、轮廓度等。 | ||
传感器量程 | 1mm(粗糙度)， 10mm（轮廓） | ||
形状图形放大倍率 | 1，2，3，4，5，10，20，50，100，120，150，200，250，300，350，400，450，500 | ||
范围与分辨率之比 | 65,536:1 | ||
轴向测量范围 | 100mm | ||
半径误差 | 0.1%-1.0% | ||
直线度测量误差 | 1μm/40mm | ||
采样速度 | 0.25 mm/sec，0.5 mm/sec，1mm/sec | ||
升降移动速度 | 2mm/秒 | ||
上下左右移动范围 | X：100mm Z: 370mm | ||
触针长度 | 18mm和6.5mm | ||
触针针尖半径 | 10μm | ||
触针针尖角度 | 长针16度，短针30度 | ||
测力 | 0.01-0.02N | ||
打印纸规格 | A4纸 | ||
操作系统 | Win7 | ||
选购件 | 可选测量工件最大高度：500mm | ||
标准配件，附件 | 轮廓粗糙度仪主机，支柱及大理石底部 ，控制器，驱动装置 传感器 ，可调工作台，角度调整工作台，V型块，夹具，标准型触针，小孔型触针，轮廓触针，粗糙度样板，轮廓标准球 计算机打印机，使用说明书 | ||
仪器电源 | 220 VAC ±10%, 50Hz | ||
大理石工作台尺寸 | 700mm×400mm×100mm 重量：150kg | ||
仪器毛重 | 200Kg | ||
仪器标准配置清单
支柱及大理石底座 1件 控制器 1件 驱动装置 1件 传感器 1件 带刻度的X-Y工作台 1套 角度调整工作台 1套 直角棱镜 1个 V型台 1块 平口夹具 1只
| 天然金刚石粗糙度标准型触针 1根 天然金刚石粗糙度小孔型触针 1根 轮廓触针 （标准，小孔各2根） 共 4根 A/D转换卡 1块 信号线 1根 信号控制线 1根 粗糙度样板（国家计量院检测证书）1块 轮廓标准球 1套 测量软件及备份U盘 1套
|
电脑及惠普喷墨打印机 1套 （品牌电脑，内存DDR4G，硬盘500G，高性集成显卡， 19寸液晶屏显示器） | |
